Kabel Jaringan UTP Straight dan Cross

Kabel UTP merupakan salah satu media transmisi yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa diandalkan. Sesuai namanya Unshielded Twisted Pair berarti kabel pasangan berpilin/terbelit (twisted pair) tanpa pelindung (unshielded). Fungsi lilitan ini adalah sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah:

Terdapat beberapa jenis kategori kabel UTP ini yang menunjukkan kualitas, jumlah kerapatan lilitan pairnya, semakin tinggi katagorinya semakin rapat lilitannya dan parameter lainnya seperti berikut ini:

• Kabel UTP Category 1
  Digunakan untuk komunikasi telepon (mentransmisikan data kecepatan rendah), sehingga tidak cocock untuk mentransmisikan data.
• Kabel UTP Category 2
  Mampu mentransmisikan data dengan kecepatan sampai dengan 4 Mbps (Megabits per second)
• Kabel UTP Category 3
  Digunakan pada 10BaseT network, mampu mentransmisikan data dengan kecepatan sampai 1Mbps. 10BaseT kependekan dari 10 Mbps, Baseband, Twisted pair.
• Kabel UTP Category 4
  Sering digunakan pada topologi token ring, mampu mentransmisikan data dengan kecepatan sampai 16 Mbps
• Kabel UTP Category 5
  mampu mentransmisikan data dengan kecepatan sampai 100 Mbps,
• Kabel UTP Category 5e
  mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 100 MHz.
• Kabel UTP Category 6
  Mampu mentransmisikan data dengan kecepatan sampai 1000 Mbps (1Gbps), frekwensi signal yang dapat dilewatkan sampai 200 MHz. Secara fisik terdapat separator yg terbuat dari plastik yang berfungsi memisahkan keempat pair di dalam kabel tersebut.
• Kabel UTP Category 7 gigabit Ethernet (1Gbps), frekwensi signal 400 MHz

Dalam jaringan lan atau yang umumnya menggunakan Ethernet dikenal 2 jenis kabel jaringan yaitu STRAIGHT dan CROSS , dimana keduanya memiliki fungsi konektifitas yang berbeda dalam jaringan. Kabel STRAIGHT umumya digunakan untuk mengghubungakan koneksi dari Port pada Switch / Hub , dan kabel CROSS biasa digunakan untuk koneksi point to point antar 2 komputer yang di hubungkan lewat ethernet Card.

Untuk membedakan kabel CROSS dan STRAIGHT adalah dengan melihat susunan warna pin pada konektor RG 45 yang terdiri dari 8 warna yang berbeda. saya akan jelaskan cara penyusunan warna yang paling umum digunakan untuk terminasi kabel Straight dan Cross ( Standar International ) . 8 warna yang biasanya digunakan adalah Orange (O), Putih Orange (PO), Biru (B), Putih Biru (PB), Hijau (H), Putih Hijau (PH), Coklat (C), Putih Coklat (PC) . untuk beberapa jenis kabel kualitas tertentu biasanya hanya menggunakan single color untuk semua pin, anda harus extra hati-hati melakukan terminasi untuk kabel jenis ini.

1. Kabel STRAIGHT
Untuk melakukan terminasi kabel straight biasanya beberapa orang menerapkan cara twin side yaitu menyamakan susunan antara kedua ujung konektor tanpa memperhatikan susunan warna yang dipakai.

yang kita gunakan disini adalah susunan warna menurut standart international,kenapa saya bilang standart international, karena dalam kurikulum dasar yang diterapkan cisco academy standart ini pasti digunakan dan sebagai basic knowlegde untuk seorang teknisi jaringan atau engineer ututan ini mutlak dipahami.

adapun fungsi dari tiap pin bisa dilihat pada gambar berikut

Contoh penggunaan kabel straight adalah sebagai berikut :

1. Menghubungkan antara computer dengan switch
2. Menghubungkan computer dengan LAN pada modem cable/DSL
3. Menghubungkan router dengan LAN pada modem cable/DSL
4. Menghubungkan switch ke router
5. Menghubungkan hub ke router

2. Kabel CROSS

Apabila dalam melakukan terminasi pada kabel CROSS anda tidak menggunakan standar yang ditentukan atau karena kabel yang anda gunakan hanya memiliki 1 warna untuk tiap pinya, yang harus anda ingat adalah urutannya.

kabel cros adalah kabel yang memiliki urutan warna yang berbeda pada kedua ujung konektor, susunan mana saja yang membedakan nya ? dari susunan warna yang telah anda susun anda hanya tinggal menukar urutan pin / warna di salah satu ujung konektor yang anda pasang dimana urutan warna yang ditukar adalah urutan ke 1 dengan yang ke 3 dan urutan warna yang ke 2 dengan yang ke 6 . ( 1,3 ) ( 2,6 ) , Maka hasil nya seperti berikut :

adapun fungsi dari tiap pin bisa dilihat pada gambar berikut

Contoh penggunaan kabel cross over adalah sebagai berikut :

1. Menghubungkan 2 buah komputer secara langsung
2. Menghubungkan 2 buah switch
3. Menghubungkan 2 buah hub
4. Menghubungkan switch dengan hub
5. Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.


Membuat kabel Straight dan Cross Over
Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu kabel UTP,  Connector RJ-45, Crimping tools dan RJ-45 LAN Tester, contoh gambarnya seperti dibawah ini:

Praktek membuat kabel Straight

1. Kupas bagian ujung kabel UTP, kira-kira 2 cm
2. Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B
3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,
4. Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.
5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.
6. Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain
7. Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.
8. Dibawah ini adalah contoh ujung kabel UTP yang telah terpasang konektor RJ-45 dengan benar, selubung kabel (warna biru) ikut masuk kedalam konektor, urutan kabel dari kiri ke kanan (pada gambar dibawah ini urutan pin kabel dimulai dari atas ke bawah).

Read more >>

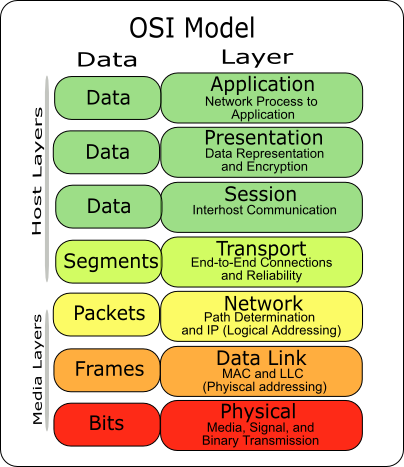

7 OSI Layer beserta fungsinya

7 OSI Layer beserta fungsinya

Model OSI terdiri dari 7 Layer

· Application
· Presentation
· Session
· Transport
· Network
· Datalink
· Physical


Apa yang dilakukan oleh 7 OSI layer? :

Ketika data di transfer melalui jaringan, sebelum data terseburt harus melewati ketujuh layer dari satu terminal, mulai dari layer Aplikasi sampai layer physical, kemudian di sisi penerima, data tersebut melewati layer physical sampai aplication. Pada saat data melewati satu layer dari sisi pengirim, maka akan ditambahkan satu “header” sedangkan pada sisi penerima “header” dilepaskan sesuai dengan layernya.

Model OSI
tujuan utaman penggunaan model OSI adalah untuk membantu designer jaringan memahami fungsi dari tiap layer yang berhubungan dengan aliran komunikasi data. Termasuk jenis-jenis protocol jaringan dan metode transmisi.
Model dibagi menjadi 7 Layer, dengan karakteristtik dan fungsintya masing masing. Tiap layer harus dapat berkomunikasi dengan layer di atasnya maupun dibawahnya secara langsung melalui sederetan protocol dan standar.

Fungsi masing-masing dari tiap layer pada OSI :

· Application
Application layer menyediakan jasa untuk aplikasi pengguna, layer ini bertanggung jawab atas pertukaran informasi antara program computer, seperti program e-mail dan servis lain yang berjalan di jaringan seperti server printer atau aplikasi computer lainnya.
Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas jaringan. Mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protocol yanmg berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.

· Presentation
Presentation layer bertanggung jawab bagaimana data dikonversi dan di format untuk transfer data. Contoh konversi format text ASCII untuk dokumen, .GIF dan .JPG untuk gambar layer ini membentuk kode konversi, translasi data, enkripsi dan konversi.
Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi kedalam format yang dapat ditransmisikan melalui jaringan. Protocol yang berada dalam level ini adalah perangkat lunak director (redictor Software). Seperti llayanan worksatation (dalam Windows NT) dan juga Network Shell ( semacam Virtual Network Computing) (VNC) atau Remote Dekstop Protocol (RDP).

· Session
Session layer menentukan bagaimna dua terminal menjaga, memelihara dan mengatur koneksi. Bagaimna mereka saling berhubungan satu sama lain. Koneksi di layer di sebut “session”.
Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara atau di hancurkan. Selain itu, di level inio juga dilakukan resolusi nama.

· Transport
Transport layer bertanggung jawab membagi data menjadi segmen, menjaga koneksi logika “end – to _ end” antar terminal, dan menyediakan penanganan error (error handling)
Berfungsi untuk memecahkan data kedalam paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan yang telah diterima. Selain itu, pada level ini juga membuat tanda bahwa paket diterima dengan sukses (acknowledgement) dan mentransmisikan ulang terhadap paket-paket yang hilang di tengah jalan.

· Network
Network layer bertanggung jawab menentukan alamat jaringan, menentukan rute yang harus diambil selama perjalanan, menjaga antrian tafik di jaringan. Data pada layer ini berbentuk “Paket”.
Berfungsi untuk mendefinisikan alamat-alamat IP, membuat Header untuk paket-paket dan kemudian melakukan routing melalui internet-working dengan menggunakan router dan switch layer 3.

· Datalink
Data link layer menyediakan link untuk data. Memaketkannya menjadi frame yang berhubungan dengan “hardware” kemudian diangkut melalui media komunikasinya dengan kartu jaringan, mengatur komunikasi layer physical antara system koneksi dengan penaganan error.
Berfungsi untuk menentukan bagaimana bit-bit data dikelompokan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras( seperti halnya di Media Access Control Address ( MAC Address), dan menetukan bagaimna perangkat perangkat jaringan seperti hub, bridge, repeater dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level; ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC)dan lapisan Media Access Control (MAC).

· Physical
Physical layer bertyanggung jawab atas proses data menjadi bit dan mentransfernya melalui media (seperti kabel) dan menjaga koneksi fisik antar system.
Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau token Ring), topologi jaringan dan pengkabelan. Selain itu, level ini juga mendefinisikan bagaimana Networl Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.

Read more >>

Media Transmisi Jaringan Komputer

ada 4 kabel yang dpakai pada transmisi jaringan komputer sebagai berikut :

1. Kabel Coaxial



Jaringan dengan menggunakan kabel koaksial merupakan jaringan dengan biaya rendah, tetapi jangkauannya sangat terbatas dan keandalannya juga sangat terbatas. Kabel coaxial pada umumnya digunakan pada topologi bus dan ring. Kecepatan dan keluaran 10-100 MBps .Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkaunnya dan tidak begitu sensitif terhadap interferensi listrik.

2.      Kabel Unshielded Twisted Pair (UTP)

Merupakan sepasang kabel yang di twist dililit satu sama lain dengan tujuan untuk mengurangi interferensi listrik yang dapat terdiri dari dua, empat atau lebih pasangan kabel (umumnya yang dipakai dalam jaringan komputer terdiri dari 4 pasang kabel/8 kabel). UTP dapat mempunyai transfer rate 10 Mbps sampai dengan 100 Mbps tetapi mempunyai jarak yang pendek yaitu maximum 100m.

3.      Kabel Shielded Twisted Pair (STP)

Secara fisik, kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar. Dimulai dari konstruksi kabel shielded mempunyai selubung tembaga atau aluminium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP adalah tidak samanya standar antar perusahaan yang memproduksinya dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.

4.      Kabel Serat Optik (Fiber Optik)

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Kecepatan dan keluaran 100+MBps. Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung. Kabel  fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi. Fiber Optic harganya lebih mahal dibandingkan media lain.

Read more >>

Macam-macam Topologi Jaringan Komputer

• Topologi Bus

Pada topologi bus dua ujung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan men tap Ethernet sepanjang kabel.

Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan



 Gambar Topologi Bus

•  Topologi Ring

 Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan. Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.

 Gambar Topologi Ring

•  Topologi Star

Topologi star digunakan dalam jaringan yang padat, ketika endpoint dapat dicapai langsung dari lokasi pusat, kebutuhan untuk perluasan jaringan, dan membutuhkan kehandalan yang tinggi. Topologi ini merupakan susunan yang menggunakan lebih banyak kabel daripada bus dan karena semua komputer dan perangkat terhubung ke centralpoint. Jadi bila ada salah satu komputer atau perangkat yang mengalami kerusakan maka tidak akan mempengaruhi yang lainnya (jaringan).

 Gambar Topologi Star

•  Topologi Tree

Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .

 Gambar Topologi Tree

•  Topologi Mesh

Topologi jala atau Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicatedlinks).

Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

 Gambar Topologi Mesh

Read more >>
